兰州大学王为教授联合Lin Liang博士共同开发了一种 CF₃COOH/CF₃CH₂NH₂ 方案，可在 1 到 2 天内收获单晶 COF，晶体大小可达 150 微米。通过实验室单晶 X 射线衍射法确定的结构分辨率高达 0.79 埃。所获得的结构包括不常见的网络互穿，构象异构体和主客体相互作用的细节可在原子水平上确定。相关成果以“Fast growth of single-crystal covalent organic frameworks for laboratory x-ray diffraction”为题发表在《Science》上，兰州大学为唯一通讯单位，第一作者为韩静。

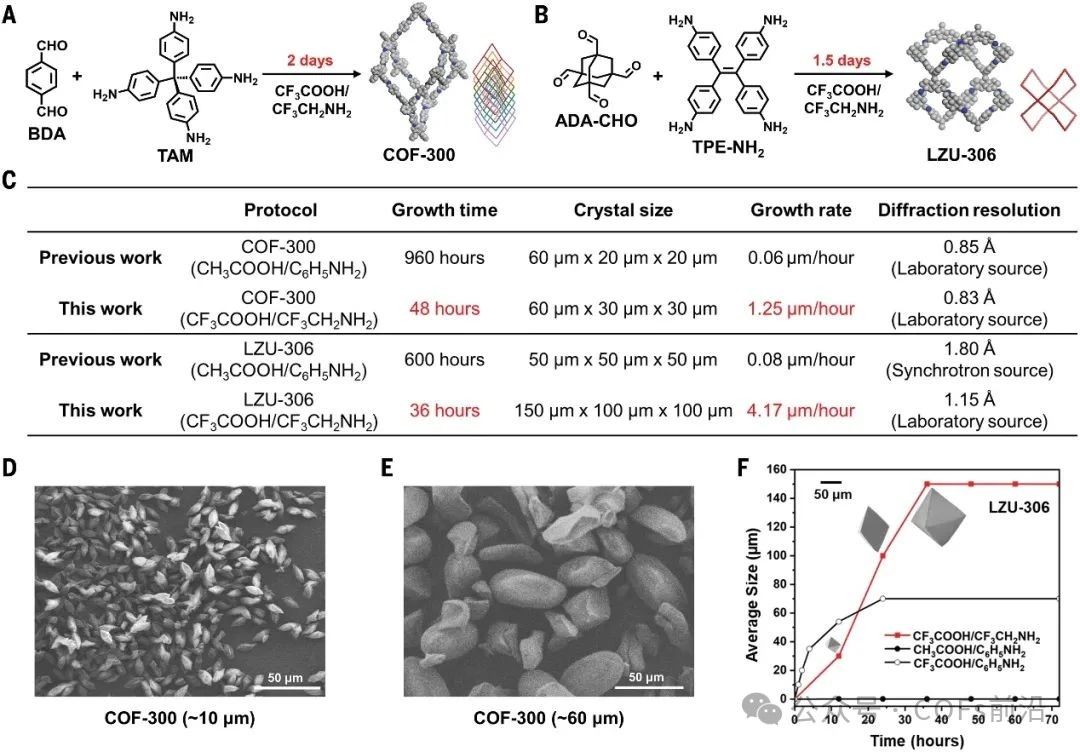

图1 大尺寸单晶COF的快速生长。(图片来源：Science)

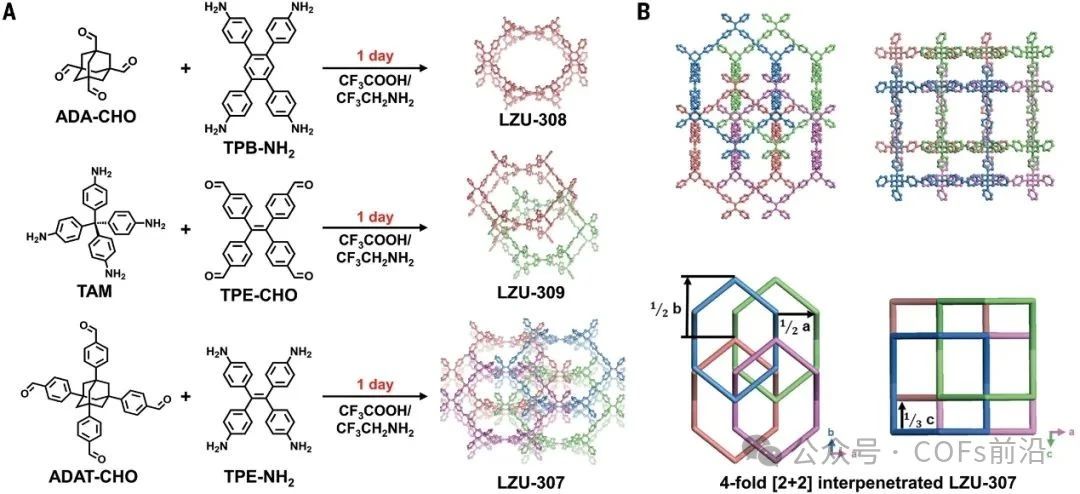

图2 单晶COF-300和LZU-306的快速生长。(图片来源：Science)

    在过程中，作者筛选了一系列有机碱作为兼容调制剂，并优化了酸和调制剂的浓度比。最终发现在以 CF₃COOH为催化剂，CF₃CH₂NH₂为调制剂的条件下，可在 2 天内收获单晶 COF-300，其大小均匀（60 μm x 30 μm x 30 μm）。COF-300 单晶的生长速度达到 1.25 微米/小时，是之前报道的 0.06 微米/小时的 21 倍。这也为COF制备提供了新思路，双管齐下，酸碱共同调节反应速率来提高结晶性。
